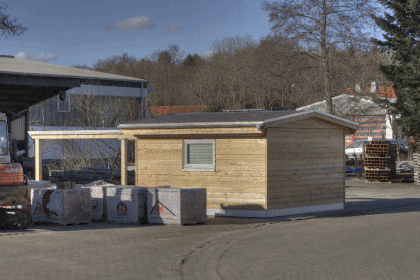

Sternwarte mit Schiebedach

Abmessungen:

Innenmaß: 3,50m x 3,50m
Höhe Traufe von OK Gelände: 1,78m
Höhe Traufe von OK Fußboden: 1,70m
Höhe First von OK Fußboden: 2,31m
Horizontsichtbeschränkung durch Wandelemente: ca. 18°

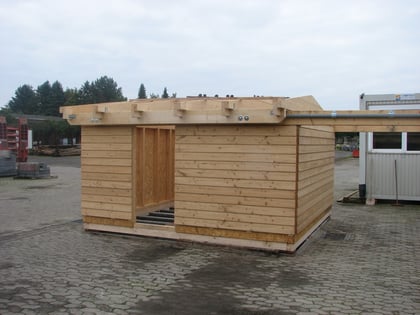

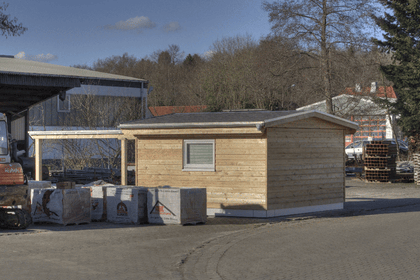

Sternwarte im "Rohbau" (Klick für Vergrößerung)
Sternwarte im "Rohbau" (Klick für Vergrößerung)

Gründung:

Stahlbetonsohle, d=20cm und Stb.-Streifenfundamente 20/80cm, C25/30, XC2.
Abdichtung gegen Feuchtigkeit: Kaltselbstklebende Bitumenbahn.



Fußboden:

25mm OSB-Platten auf 50mm U-Stahlträger



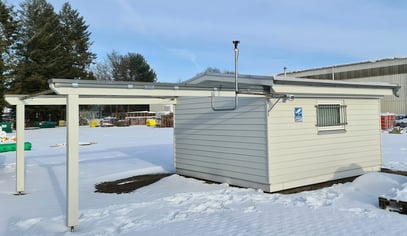

Wandelemente:

KVH-Träger, beplankt mit 25mm OSB-Platten und Stülpschalung aus sibirischer Lärche.


Dachaufbau:

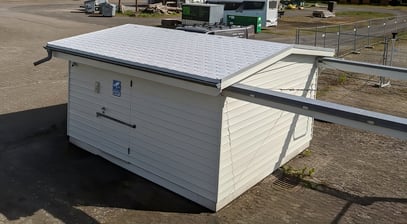

KVH-Pfetten, BSH-Sparren, Beplankung mit 25mm OSB-Platten und Bitumenschindeln.


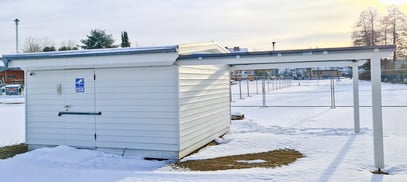

Rolldachkonstruktion:

4 Kugellager-Rollapparate in Laufschienen mit Stoppern und Sturmsicherung.
Stützträger für Aufnahme des Daches höhen- und horizontaljustierbar.



Details (Klicken für Vergrößerung):

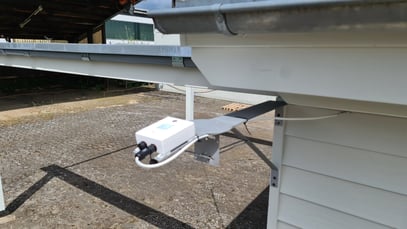

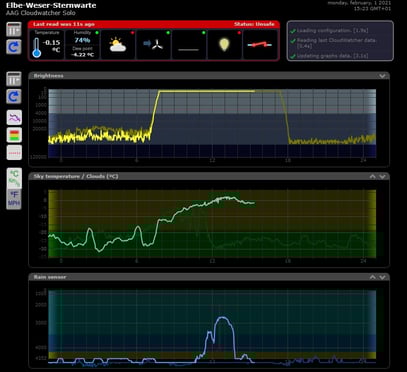

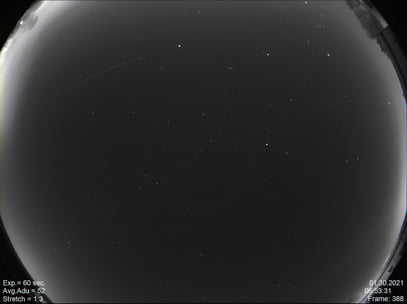

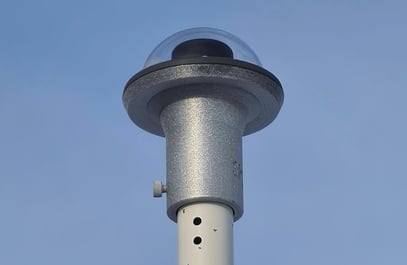

Sonstiges:

Rot- und Weißlicht getrennt schaltbar.
Stromversorgung: 11 x 220V-Steckdosen

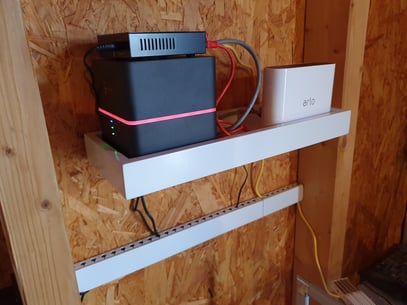

Gesichert durch akustischen Alarm und Videoüberwachung



Unterstützung bei der Planung sowie sämtliche Tischler- und Zimmererarbeiten inkl. Ausführungsplanung erfolgten durch die Firma:

Säule / Montierung

Fundament:

Altes Kranfundament auf Pfahlgründung (Betonrammpfähle ca. 5m) (mit Estrichrandstreifen von Sohle und Fußboden der Hütte entkoppelt)

Fußplatte:

500x500mm Stahlplatte, t=15mm, Befestigung auf Fundament: 8xM16(10.9) Betonanker

Säule:

Stahlhohlprofil D=220mm, t=6,5mm verfüllt mit Beton, Rohdichte 2500 kg/m³, h=1000mm

Kopfplatte:

250x250, Stahlplatte, t=20mm, 4xM12 Gewindebohrungen für Montierungsadapter


Montierung:

Parallaktische Sternwartenmontierung WS240GT mit FS2-Steuerung, Tragkraft (fotografisch) > 50kg.

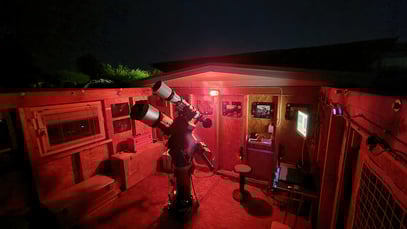

Sternwarte im nächtlichen Einsatz

(Hinweis: Montierung ist hier noch die Celestron CGEM)
